Измерение частичных разрядов в изоляции электрооборудования
Одной из распространенных причин разрушения узлов энергетического оборудования являются частичные разряды (ЧР). Частичный разряд- это локальный электрический разряд малой мощности, который возникает внутри изоляции или на её поверхности и перекрывает только часть изоляционного промежутка. Результатом воздействия ЧР может стать постепенное разрушение изоляции и возникновение электрического пробоя. Измерение и анализ частичных разрядов является эффективным способом обнаружения дефектов на ранней стадии и оценки состояния электрооборудования.
Мы предлагаем:
Экспресс измерение частичных разрядов в изоляции электрооборудования среднего и высокого напряжения. Измерения проводятся с помощью портативного прибора Pry-Cam TM Portable на объекте под рабочим напряжением (отключение электрооборудования не требуется). Продолжительность одного измерения от 1 до 20 минут. Возможно проведение измерений в режиме пуско-наладки нового оборудования при отключении объекта от сети. В этом случае дополнительно применяется резонансный генератор для подачи испытательного напряжения на исследуемую цепь.По итогам измерений Заказчику предоставляется отчет с различной степенью детализации в зависимости от выбранного пакета услуг (Базовый, Усовершенствованный, Исключительный).

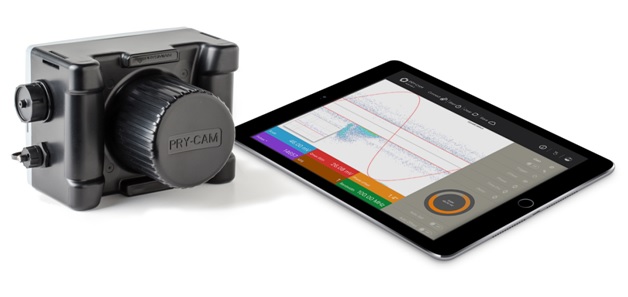

Pry-Cam TM Portable это портативный прибор для автоматического приема, обработки и классификации импульсных сигналов, генерируемых причастичных разрядах, возникающих в изоляционных материалах электрооборудования среднего и высокого напряжения, таких как кабель, муфты, трансформаторы, КРУЭ, электродвигатели.
Ключевые возможности и преимущества прибора
Большинство присутствующих на рынке аналогичных приборов основано на простом принципе определении импульса. Система Pry-Cam в отличие от этого определяет форму импульса целиком с дискретностью в несколько наносекунд.
Это позволяет получить гораздо большую информацию о процессе во время испытаний: по форме импульса распознать физический механизм, участвующий в формировании ЧР; отслеживание формы импульса позволяет распознать несколько разных возможных дефектов, присутствующих в одно и тоже время в ходе испытаний, а так же распознать эти дефекты на фоне импульсных помех.
Это дает возможность проводить анализ различных источников импульсов. Во время измерения программное обеспечение позволяет отсеять помехи, выделить разные импульсы с разной формой и затем, по–отдельности обработать их при помощи алгоритмов классификации, идентификации и диагностирования.
Такая оценка обеспечивает полное описание всех видов дефектов, присутствующих в электрооборудовании в ходе испытания, степень износа оборудования, а также позволяет оценить остаточный жизненный цикл кабеля или тестируемого оборудования.
Основные технические данные:
Сенсор | |
Тип: | Электромагнитный, на основе запатентованной сверх широкополосной антенны с обеспечением синхронизирующего сигнала переменного тока |
Ширина полосы: |
0,5–100МГц |
Чувствительность к ЧР: | Вплоть до 1 pC |
Чувствительность синхронизации: |
Вплоть до около 150 VAC (при 10 см) |
Частота синхронизации: |
От 10 Гц до 1 кГц |
Рабочий диапазон: |
От 1 см до 200 см (в зависимости от уровня действия ЧР) |
Блок сбора данных | |
Частота дискретизации: |
200 MS/s |
Ширина полосы: |
100 МГц |
АЧХ: |
От 0 дБ до 40 дБ |
Триггер: |
Цифровой, полностью настраиваемый |
Разрешение синхронизации: |
16 бит (5 µs) |
Разрешение временной отметки: |
5 нс |
Обработка: |
Фильтрация в режиме реального времени, только высоко скоростной шаблон, рефлектометрия временных интервалов (TDR) |
Частота повторения | |
Форма полного импульса: |
Ethernet > 10,000 pps, WiFi: > 3,000 - 6,000 pps |
Только шаблон: |
Ethernet > 50,000 pps, WiFi: > 10,000 pps |
Интерфейсы: |
Беспроводной 802.11 b/g (WiFi), оптоволоконный Ethernet (100-Base FX, опционально) |
Удаленная синхронизация: |
Wireless RF интерфейс @ 868 MHz |
Режим работы: |
Локальный, удаленный имониторинг |
Источник питания: |
12 В, 200 мА |
Аккумулятор для автономного питания: |
Li-Po 7.4 В, 2200 мА/ч |
Автономный режим работы от батареи: |
Около 5 ч |
Вес: |
Около 400 г (в зависимости от опций) |
Рабочая температура: |
От -25°C до 70°C |
Размеры: |
160 мм x 120 мм x 130 мм (длина x ширина x высота) |
Корпус: |
Прочный АБС - пластик со степенью защиты IP 67 |
