Конструкция: |
 |

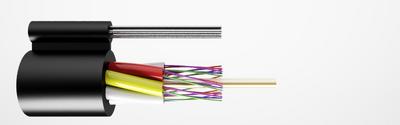

Кабель оптический подвесной с центральным силовым элементом из стеклопластикового стержня, в полиэтиленой оболочке (или без нее), вокруг которого скручены оптические модули, содержащие до 24 оптических волокон каждый и (при необходимости) кордели заполнения, с выносным силовым элементом из стеклопластикового стержня, стального троса либо стальной проволоки, с внешней оболочкой из полиэтилена.
Применение:
Кабель предназначен для подвески и эксплуатации на опорах воздушных линий связи, столбах городского освещения, контактной сети городского транспорта, опорах радиотрансляционной сети, между зданиями и сооружениями.
Температура эксплуатации кабеля: от -60 до 70° С.
Минимально допустимая температура прокладки -30°С.
Под заказ возможно изготовление кабеля с растягивающим усилием от 3 до 15 кН.
В кабелях используются оптические волокна в соответствии с Рекомендациями ITU-Т G.651, G.652В, G.652D, G.655.
КАБЕЛИ ОПТИЧЕСКИЕ ОКПМ ПОДВЕСНЫЕ С ВЫНОСНЫМ СИЛОВЫМ ЭЛЕМЕНТОМ
Технические характеристики:
|
Вид кабеля |
Количество ОВ в кабеле |
Количество ОВ в модуле |
Габаритные размеры кабеля/Диаметр выносного элемента, мм |
Расчётная масса кабеля, кг/км |
Растягивающее усилие, кН |
Раздавливающее усилие, Н/1см |
Минимальный радиус изгиба кабеля, мм |
|
|
ОКПМ-01-1х4…12х24…-(4,0) |
||||||
|
до 20 |
до 4 |
9,7х20,7/4,2 |
до 146 |
4,0 |
не менее 300 |
414 |
|
|
до 24 |
до 4 |
10,0х21,0/4,2 |
до 153 |
420 |
|||
|
до 40 |
до 8 |
10,5х21,5/4,2 |
до 159 |
430 |
|||
|
до 60 |
до 12 |
10,9х21,9/4,2 |
до 167 |
438 |
|||
|
до 72 |
до 12 |
11,7х22,7/4,2 |
до 184 |
454 |
|||
|
до 96 |
до 12 |
13,4х24,4/4,2 |
до 215 |
488 |
|||
|
до 144 |
до 12 |
16,7х27,7/4,2 |
до 295 |
554 |
|||
|
до 288 |
до 24 |
20,1х31,1/4,2 |
до 375 |
622 |
|||
|
|
ОКПМ-02-1х4…12х24…-(9,0) |
||||||
|
до 20 |
до 4 |
9,7х19,7/6,5 |
до 168 |
9,0 |
не менее 300 |
394 |
|
|
до 24 |
до 4 |
10,0х20,0/6,5 |
до 174 |
400 |
|||
|
до 40 |
до 8 |
10,5х20,5/6,5 |
до 180 |
410 |
|||
|
до 60 |
до 12 |
10,9х20,9/6,5 |
до 187 |
418 |
|||
|
до 72 |
до 12 |
11,7х21,7/6,5 |
до 204 |
434 |
|||
|
до 96 |
до 12 |
13,4х23,4/6,5 |
до 237 |
468 |
|||
|
до 144 |
до 12 |
16,7х26,7/6,5 |
до 313 |
534 |
|||
|
до 288 |
до 24 |
20,1х30,1/6,5 |
до 403 |
602 |
|||
|
|
ОКПМ-02-1х4…12х24…-(12,0) |
||||||
|
до 20 |
до 4 |
9,7х19,7/6,5 |
до 199 |
12,0 |
не менее 300 |
394 |
|
|
до 24 |
до 4 |
10,0х20,0/6,5 |
до 205 |
400 |
|||
|
до 40 |
до 8 |
10,5х20,5/6,5 |
до 211 |
410 |
|||
|
до 60 |
до 12 |
10,9х20,9/6,5 |
до 218 |
418 |
|||
|
до 72 |
до 12 |
11,7х21,7/6,5 |
до 235 |
434 |
|||
|
до 96 |
до 12 |
13,4х23,4/6,5 |
до 268 |
468 |
|||
|
до 144 |
до 12 |
16,7х26,7/6,5 |
до 344 |
534 |
|||
|
до 288 |
до 24 |
20,1х30,1/6,5 |
до 433 |
602 |
|||
