ОКПЦ
 |

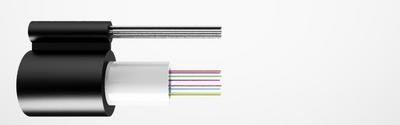

Конструкция: 1 Выносной силовой элемент (стальной трос или стеклопластиковый пруток) 2 Оптическое волокно. 3 Центральная трубка. 4 Гидрофобный заполнитель. 5 Внешняя оболочка из полиэтилена. |
 |
Кабель оптический подвесной с центральной трубкой, содержащей до 24 оптических волокон, с выносным силовым элементом из стеклопластикового стержня, стального троса либо стальной проволоки, с внешней оболочкой из полиэтилена.
Применение:
Кабель предназначен для подвески и эксплуатации на опорах воздушных линий связи, столбах городского освещения, контактной сети городского транспорта, опорах радиотрансляционной сети, между зданиями и сооружениями.
Температура эксплуатации кабеля: от -60 до 70° С.
Минимально допустимая температура прокладки -30°С.
Под заказ возможно изготовление кабеля с растягивающим усилием от 3 до 15 кН.
В кабелях используются оптические волокна в соответствии с Рекомендациями ITU-T G..651, G.652B,G.652D. G.655
КАБЕЛИ ОПТИЧЕСКИЕ ОКПЦ ПОДВЕСНЫЕ С ВЫНОСНЫМ СИЛОВЫМ ЭЛЕМЕНТОМ
Технические характеристики:
|
Вид кабеля |
Количество ОВ в кабеле |
Габаритные размеры кабеля/Диаметр выносного элемента, мм |
Расчётная масса кабеля, кг/км |
Растягивающее усилие, кН |
Раздавливающее усилие, Н/1см |
Минимальный радиус изгиба кабеля, мм |
|
|
ОКПЦ-01-1х4…1х24…-(4,0) |
|||||
|
до 24 |
5,7х14,2/4,2 |
до 78 |
4,0 |
не менее 300 |
284 |
|
|
ОКПЦ-02-1х4…1х24…-(4,0) |
||||||
|
до 24 |
5,7х11,9/4,2 |
до 63 |
4,0 |
не менее 300 |
238 |
|
|
ОКПЦ-02-1х4…1х24…-(6,0) |
||||||
|
до 24 |
5,7х12,5/4,8 |
до 80 |
6,0 |
не менее 300 |
250 |
|
|
ОКПЦ-02-1х4…1х24…-(9,0) |
||||||
|
до 24 |
5,7х13,1/5,4 |
до 102 |
9,0 |
не менее 300 |
262 |
|
