КПГСТ-ХЛ

КПГСТ-ХЛ

Стандарт: ТУ 16.К73.05-93
Код ОКП: 35 4445

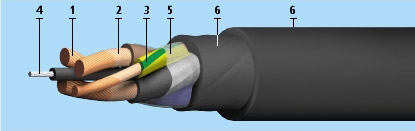

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИЭП-1 на основе этилен-пропиленовых каучуков, маркировка жил: • цифровая: 1, 2, 3, 4,5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника.
  5. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
  6. Оболочка из резины типа РШ-1 на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с холодным климатом. Кабели предназначены для эксплуатации на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.

Срок  службы – 4 года.

Многократные перегибы кабеля через систему роликов, [число циклов перегибов]

диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение основных жил до 2,5 кв.мм

30000

диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение основных жил 4,0 кв.мм

30000

Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]

диаметр роликов не более 200 мм и сечение основных жил от 6,0 до 10 кв.мм

12000

диаметр роликов не более 200 мм и сечение основных жил от 16 до 50 кв.мм

10000

диаметр роликов не более 400 мм и сечение основных жил от 70 до 120 кв.мм

8000

Строительная длина, не менее [м]

сечение основных жил до 35 кв.мм

150

сечение основных жил свыше 35 кв.мм

125
