КГЭС

КГЭС

Стандарт: ТУ 16.К09.043-90
Код ОКП: 35 4500

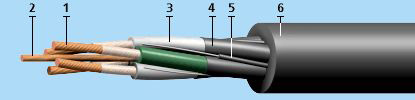

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных проволок (класс 5);
  2. Жила заземления скручена из медных проволок вокруг сердечника из полиэфироной нити;
  3. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука;
  4. Экраны основных и вспомогательных токопроводящих жил из электропроводящей резины типа РЭ-2;
  5. Упрочняющие сердечники из полиэфирной нити и резины типа РШН-1;
  6. Оболочка из резины типа РШН-1 на основе полихлоропрена.

Примечание:  По требованию потребителя оболочка кабеля может быть изготовлена из резины на основе каучука Хайполон, который обладает следующими свойствами:

  • высокой стойкостью к озону;
  • химической стойкостью к агрессивным средам (морская вода, нефть, масло, бензин);
  • высокой прочностью к раздиру, истиранию;
  • более высокими физико-механическими характеристиками по сравнению с боль-шинством типов резин, используемых для оболочек кабелей;
  • стойкостью к усталостному растрескиванию, ударным нагрузкам.
  • Оболочка кабеля КГЭС  может быть светлого (желтого) или черного цвета.

Оболочка кабеля может быть желтого или черного цвета.

Область применения:

Кабель марки КГЭС предназначен для присоединения самоходных вагонов с элек-трическим приводом к электрическим сетям на номинальное напряжение до 1140 В пере-менного тока частотой 50 Гц на основных жилах и до 220 В вспомогательной жиле.

Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышен-ной влажностью воздуха, в которых возможно длительное наличие воды или частая кон-денсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережаю-щее отключение системы электроснабжения при повреждении кабеля и тем самым, пре-дупреждая возможный взрыв метана в шахтах.

Срок службы кабелей - не менее 1 года.

Кабель марки КГЭС с сечением основных жил 19 кв. мм обладает следующими пре-имуществами:

  • Кабель имеет такой же наружный диаметр, как и КГЭС 3х16+1х10+1х16. Поэтому длина кабеля на барабане самоходного вагона не уменьшается;
  • За счет увеличения сечения токопроводящих жил до 19 мм2 не происходит перегрев нижних витков кабеля на барабане при работе самоходного вагона, особенно при работе на наклонных участках (когда самоходный вагон едет в гору).

    Номинальное переменное напряжение частотой 50 Гц

    основных жил

    1 140 В

    вспомогательных жил

    220 В

    Испытательное переменное напряжение частотой 50 Гц, 5 мин.

    основных жил

    3 500 В

    вспомогательных жил

    1 500 В
