КПБК-90

КПБК-90

Стандарт: ТУ 16-505.129-2002
Код ОКП: 35 4210

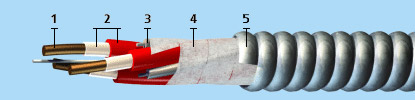

Элементы конструкции

  1. Медная однопроволочная жила (класс 1)
  2. Двухслойная изоляция из полиэтилена (HDPE)
  3. Подушка из лент нетканого полотна
  4. Броня  из стальной оцинкованной ленты

Область применения:

Кабели предназначены для электропитания погружных электродвигателей на максимальное рабочее напряжение переменного тока 3300 В частоты 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ 1, 5). Ток утечки при напряжении постоянного тока 18 кВ, пересчитанный на 1 км длины и температуру 20°С - не более 1 х 10-5 А. Раздавливающее усилие кабелей - не менее 158 кН (16000 кгс). Изолированные жилы кабелей продольно герметичны при перепаде давления 0,02 МПа на 1 м длины. При спуско-подъемных и перемоточных операциях не допускается закручивание кабеля вокруг его продольной оси более чем на 10° на длине 5 м. Кабели могут эксплуатироваться в среде скважинной жидкости (смеси воды, нефти, газа) с газовым фактором не более 0,5 м3/кг и гидростатическом давлении не более 25 МПа. Содержание сероводорода в скважинной жидкости не более 0,01 г/л.

Срок службы - не менее 5 лет.

Радиус изгиба: с жилами сечением 6-35 кв.мм, не менее 380 мм с жилами сечением 50 кв.мм, не менее 450 мм
