КГ 660 В

КГ на напряжение 660 В

Стандарт: ТУ 16. К09-064-2004,ГОСТ 24334-80
Код ОКП: 35 4400

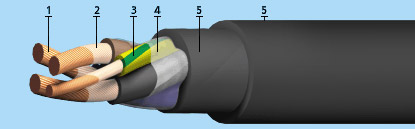

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5);
  2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
  3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил: • цифровая: 1, 2, 3, 4, 5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;
  4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил);
  5. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков; изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения:

Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное  напряжение  1000 В.

Предназначены для эксплуатации на суше,  реках и озёрах в макроклиматических районах с умеренным,  холодным (КГ-ХЛ) и тропическим (КГ-Т) климатом,  на открытом воздухе и в помещениях.

Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150.

Устойчивы к воздействию солнечного излучения. Кабели марки КГ-Т стойки к  поражению плесневыми грибами. Срок  службы - 4 года.

Многократные перегибы кабеля через систему роликов:

Диаметр роликов Растягивающая нагрузка Сечение основных жил Число циклов перегибов
120 мм 15 Н 2,5 кв.мм 30 000
200 мм 20 Н 4,0 кв.мм 30 000

 Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:

Диаметр роликов Сечение основных жил Число циклов изгибов
200 мм от 6,0 до 16 кв.мм 90 000
200 мм от 25 до 50 кв.мм 60 000
400* мм от 70 до 120 кв.мм 40 000

----------------------------------------- * для одножильных кабелей диаметр ролика должен быть не более 200 мм.
