КГЭН-Т

КГЭН-Т

Стандарт: ТУ 16.К73.02-88
Код ОКП: 35 4545

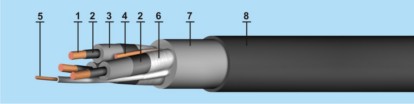

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Полупроводящие экраны из электропроводящей резины типа РЭМ-1;
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
  4. Жила заземления;
  5. Вспомогательная жила с изоляцией из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШ-1 озоностойкой, антисептированной).

Область применения:

Кабели предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В. Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил

6 000 В

вспомогательных жил

380 В

Испытательное переменное напряжение частотой 50 Гц, 5 мин.

основных жил

  15 000 В

вспомогательных жил

  2 000 В

Радиус изгиба кабеля, не менее [наружных диаметров]

при монтаже и прокладке

   6

 при намотке и размотке на кабельный барабан

  10
