ЭВТ-1140

ЭВТ-1140

Стандарт: ТУ 16-505.934-76
Код ОКП: 35 3371 3200

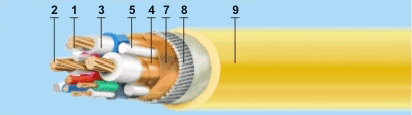

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных проволок (класс не ниже 2);
  2. Жила змземления скрученная из медных луженых проволок (класс не ниже 2);
  3. Изоляция основных и вспомогательных токопроводящих жил из ПВХ пластиката;
  4. Экраны основных и вспомогательных токопроводящих жил из медной ленты или фольги;
  5. Заполнение  из ПВХ пластиката;
  6. Оболочка из ПВХ пластиката;
  7. Подушка;
  8. Броня из многопроволочного каната скрученного из стальных оцинкованных проволок;
  9. Наружная оболочка из ПВХ пластиката.

Область применения:

Кабели марки ЭВТ предназначены для передачи электрической энергии в угольных шахтах в установках на номинальное напряжение 1140 В переменного тока частоты 50 Гц на основных жилах и до 250 В переменного тока частоты 50 Гц на вспомогательных жилах.

Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжёлых условиях, например: длительное наличие воды или конденсация влаги, воздействие агрессивных сред.

Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.

В процессе эксплуатации кабели могут быть свёрнуты в бухты для переноски. Кабели могут эксплуатироваться в местах с наличием опасности механического повреждения и значительного растягивающего усилия.

Срок службы кабелей – не менее 8 лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил

1140 В

вспомогательных жил

250 В

Испытательное переменное напряжение частотой 50Гц, 5 мин

основных жил

3500 В

вспомогательных жил

2500 В



Электрическое сопротивление изоляции при 20°С, не менее

основных жил

10 МОм х км

вспомогательных жил

10 МОм х км
