БИФЭЗ-Н

БИФЭЗ-Н

Стандарт: ТУ 16-505.945-76
Код ОКП: 35 8339 0500, 35 8332 9300

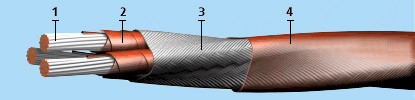

Элементы конструкции

  1. Жила из медных никелированных проволок
  2. Изоляция из полиимидно-фторопластовых плёнок марки ПМФ-С
  3. Экран из медных никелированных проволок
  4. Защитная оболочка из полиимидно-фторопластовых плёнок марки ПМФ-С

Область применения:

Провода марки БИФЭЗ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники.

Изоляция провода устойчива к истиранию и выдерживает не менее 10000 двойных ходов иглы с прижимающим иглу усилием 5,9 Н, а также к вибрационным, ударным и линейным нагрузкам и к акустическим  шумам. Разрывное усилие жил из сплава БрХЦрК в 1,8 раз выше, чем у жил из медных посеребрённых проволок. Изоляция провода устойчива к продавливанию с усилием не менее 49 Н при радиусе закругления давящего устройства 0,6 мм. Провода стойки к воздействию повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), соляного тумана, атмосферных конденсированных осадков (инея, росы), масел и плесневых грибов. Провода не распространяют горение.

Срок службы проводов - 15 лет,  95%-ый ресурс - 35000 часов.

Радиус изгиба: При радиусе изгиба одножильного провода не менее 5 D, изгиб на угол ± 90° будет равен 100 циклам. При радиусе изгиба многожильного провода не менее 5 D, изгиб на угол ± 90° будет равен 75 циклам. При радиусе изгиба многожильного провода не менее 10 D, изгиб на угол ± 90° будет равен 100 циклам.
