МПЭ 37-12

МПЭ 37-12

Стандарт: ТУ 16-505.191-80
Код ОКП: 35 8339 9400

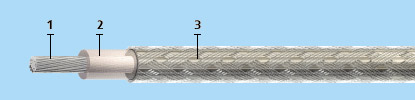

Элементы конструкции:

  1. Токопроводящая жила скрученная из медных посеребренных проволок;
  2. Изоляция из фторопластовых пленок;
  3. Экран из медных луженых проволок.

Область применения:

Провода марки МПЭ 37-12 предназначены для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на номинальное переменное напряжение 500 В частотой 10кГц и постоянное напряжение 700 В.

Провода предназначены для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Провода стойки к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 400 м/с2, механического удара одиночного действия с пиковым ударным ускорением 10 000 м/с2 длительностью действия ударного ускорения 0,1-2,0 мс, механическому удару многократного действия с пиковым ударным ускорением 1500 м/с2 длительностью действия ударного ускорения 1-5 мс, линейного ускорения величиной 5000 м/с2 и акустическому шуму в диапазоне частот 50-10 000 Гц при уровне звукового давления (относительно 2/105 Па) 170 дБ.

Провода устойчивы к воздействию пониженного атмосферного давления до 1,3х10-4 Па при температуре до 125°С или до 666 Па (рабочее напряжение не более 250 В) и повышенного атмосферного давления до 295 кПа. Провода стойки к воздействию статической пыли (песка), плесневых грибов и солнечного излучения. Провода устойчивы к воздействию газовых смесей при давлении 295 кПа следующего состава: а) азот до 96%, кислород от 4% до 50%, водород до 20%, углекислый газ до 3%, гелий до 1%, прочие газы - 1%; б) гелий - 50%, азот - 50%; в) аргон - 90%, азот - 10%. Провода не распространяют горение. При нагреве проводов свыше 250°С, а также сжигании отходов проводов выделяются токсичные газы.

Минимальная наработка проводов: 1000 часов при температуре 250°С, 25 000 часов при температуре 125°С. Минимальный срок сохраняемости проводов - 20 лет. Минимальный срок службы - 20 лет. 95%-ый ресурс - 1500 часов.
