КГЭШ-Т

КГЭШ-Т

Стандарт: ТУ16.К73.012-95
Код ОКП: 35 4145

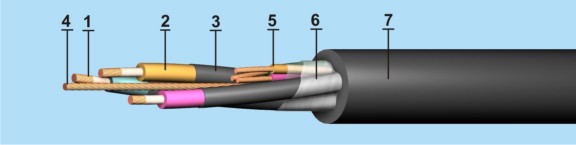

Элементы конструкции:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Изоляция основных жил из резины типа РТИ-1 на основе натурального и бу-тадиенового каучука;
  3. Экран из электропроводящей резины типа РЭ-2 поверх изоляции основных жил;
  4. Жила заземления;
  5. Группа вспомогательных жил;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Оболочка из резины типа РШН-1 на основе полихлоропрена.

Примечание: По желанию потребителя кабель может быть изготовлен в оболочке яркого цвета.

Область применения:

Кабели марки КГЭШ-Т предназначены для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах к электрическим сетям на номинальное напряжение переменного тока до 1140 В частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле.

Кабели могут эксплуатироваться в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреж-дая возможный взрыв метана в шахтах.

Кабели стойки к растягивающему усилию не более 19,6 Н на 1 мм2 суммарного сечения жил. Кабели стойки к воздействию масел и бензина. Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 1,5 лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил

1 140 В

вспомогательных жил

220 В

Испытательное переменное напряжение частотой 50Гц,  5 мин.

основных жил

  3 500 В

вспомогательных жил

  1 500 В
