КГ-ДА

КГ-ДА

Стандарт: ТУ 16-505.600-77
Код ОКП: 35 4849 7200

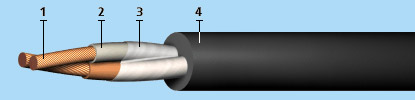

Элементы конструкции

  1. Токопроводящая жила скрученная из медных проволок (класс 5)
  2. Изоляция из резины на основе натурального и бутадиенового каучука
  3. Обмотка из полиэтилентерефталатной пленки
  4. Оболочка из резины на основе этиленпропиленового каучука
Область применения:

Кабели предназначены для применения в системах электросветосигнального оборудования аэродромов при напряжениях 250 В переменного тока частоты 50 Гц и номинальном токе 10А. Кабели применяются для подключения аэродромных огней и светосигнальных знаков ко вторичной обмотке изолирующих или понижающих трансформаторов.

Кабели изготаваливаются для эксплуатации во всех  макроклиматических районах на суше и море, кроме макроклиматического района с очень холодным климатом. Кабели предназначены для работы в стационарных условиях в различных грунтах и высоте над уровнем моря до 3000 метров. Разрывное усилие резиновой оболочки - не менее 5,39 МПа (55 кгс/кв.мм.); относительное удлинение при разрыве резиновой оболочки - не менее 250% и изоляции - не менее 300%. Кабели устойчивы к перегибам на угол ±90°, при радиусе, равном 30 мм, число циклов перегибов - не менее 100. Кабели устойчивы к воздействию вибрационных нагрузок с частотой от 1 до 5000 Гц с максимальным ускорением 400 м/с2, ударных многократных нагрузок с максимальным ускорением 1500 м/с2 длительностью 2-15 мс, одиночных ударных нагрузок с максимальным ускорением 10000 м/с2, линейных нагрузок с максимальным ускорением 5000 м/с2, аккустических шумов с уровнем звукового давления 160 Дб (при частоте от 50 до 10000 Гц). Кабели устойчивы к воздействию соляного тумана, инея, плесневых грибов, пониженного атмосферного давления до 400 мм рт.ст., повышенного атмосферного давления до 3 атм., минеральных масел, бензина, керосина и слабых растворов солей, кислот и щелочей, статической и динамической пыли (песку). Кабели водонепроницаемые.

Минимальная наработка кабелей - 50000 часов. 95% ресурс кабелей при температуре +35°С - 150000 часов. Минимальный срок  службы - 15 лет.
