БИФЭ-Н

БИФЭ-Н

Стандарт: ТУ 16-505.945-76
Код ОКП: 35 8339 0300, 35 8332 9100

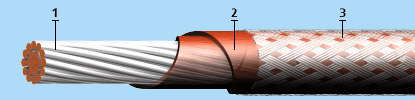

Элементы конструкции

  1. Жила из медных никелированных проволок
  2. Изоляция из полиимидно-фторопластовых плёнок
  3. Экран из медных никелированных проволок

Область применения:

Провода марки БИФЭ предназначены для фиксированного монтажа бортовой электрической сети авиационной техники.

Изоляция провода устойчива к истиранию и выдерживает не менее 10000 двойных ходов иглы с прижимающим иглу усилием 5,9 Н, а также к вибрационным, ударным и линейным нагрузкам и к акустическим  шумам. Разрывное усилие жил из сплава БрХЦрК в 1,8 раз выше, чем у жил из медных посеребрённых проволок. Изоляция провода устойчива к продавливанию с усилием не менее 49 Н при радиусе закругления давящего устройства 0,6 мм. Провода  стойки к воздействию повышенного атмосферного давления до 295 кПа (3 кгс/кв.см.), атмосферных конденсированных осадков (инея, росы), масел и плесневых грибов. Провода не распространяют горение.

Срок службы проводов - 15 лет,  95%-ый ресурс - 35000 часов.

Радиус изгиба: При радиусе изгиба одножильного провода не менее 5 D, изгиб на угол ± 90° будет равен 100 циклам. При радиусе изгиба многожильного провода не менее 5 D, изгиб на угол ± 90° будет равен 75 циклам. При радиусе изгиба многожильного провода не менее 10 D, изгиб на угол ± 90° будет равен 100 циклам.
